    聚氯乙烯絕緣無護套電線電纜

    一、產品簡介

    本產品適用于交流額定電壓450/750V及以下動力裝置作固定布線(敷設)用。

    二、執行標準

    GB/T5023-2008 《額定電壓450/750V及以下聚氯乙烯絕緣電纜》
    JB/T8734-2016 《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線》

    三、電線電纜型號表示方法

    B-布電線類、扁型、平行線
    V-聚氯乙烯(PVC/C)絕緣
    R-軟結構電線

    四、型號、名稱及主要用途

    電纜型號

    電壓等級(V)

    名稱

    主要用途

    截面范圍
    mm2

    60227IEC01(BV)

    450/750

    一般用途單芯硬導體無護套電纜

    固定布線

    1.5~185

    60227IEC02(RV)

    450/750

    一般用途單芯軟導體無護套電纜

    固定布線

    1.5~185

    60227IEC05(BV)

    300/500

    內部布線用導體溫度為70℃ 的單芯實心導體無護套電纜

    固定布線

    0.75~1.0

    BV

    300/500

    銅芯聚氯乙烯絕緣電線

    固定布線

    0.75~1.0

    BVR

    450/750

    銅芯聚氯乙烯絕緣軟電纜

    固定布線時要求柔軟的場合

    2.5~70

    五、結構尺寸及主要參數

    1.60227 IEC 01(BV)-450/750V一般用途單芯硬導體無護套電纜

    導體標稱截面
    mm2

    導體種類

    絕緣厚度規定值
    mm

    平均外徑
    mm

    電纜參考重量
    kg/km

    下限

    上限

    1.5

    1

    0.7

    2.6

    3.2

    19.8

    1.5

    2

    0.7

    2.7

    3.3

    20.9

    2.5

    1

    0.8

    3.2

    3.9

    31.3

    2.5

    2

    0.8

    3.3

    4.0

    33.7

    4

    1

    0.8

    3.6

    4.4

    46.2

    4

    2

    0.8

    3.8

    4.6

    48.8

    6

    1

    0.8

    4.1

    5.0

    65.9

    6

    2

    0.8

    4.3

    5.2

    69.2

    10

    1

    1.0

    5.3

    6.4

    109.2

    10

    2

    1.0

    5.6

    6.7

    113.0

    16

    2

    1.0

    6.4

    7.8

    171.7

    25

    2

    1.2

    8.1

    9.7

    268.7

    35

    2

    1.2

    9.0

    10.9

    361.8

    50

    2

    1.4

    10.6

    12.8

    484.5

    70

    2

    1.4

    12.1

    14.6

    686.9

    95

    2

    1.6

    14.1

    17.1

    945.7

    120

    2

    1.6

    15.6

    18.8

    1177.9

    150

    2

    1.8

    17.3

    20.9

    1441.0

    185

    2

    2.0

    19.3

    23.3

    1812.7

    2. 60227 IEC 02(RV)-450/750V一般用途單芯軟導體無護套電纜

    導體標稱截面
    mm2

    導體種類

    絕緣厚度規定值
    mm

    平均外徑
    mm

    電纜參考重量
    kg/km

    下限

    上限

    1.5

    5

    0.7

    2.8

    3.4

    21.2

    2.5

    5

    0.8

    3.4

    4.1

    33.1

    4

    5

    0.8

    3.9

    4.8

    49.7

    6

    5

    0.8

    4.4

    5.3

    72.4

    10

    5

    1.0

    5.7

    6.8

    123.3

    16

    5

    1.0

    6.7

    8.1

    179.8

    25

    5

    1.2

    8.4

    10.2

    281.6

    35

    5

    1.2

    9.7

    11.7

    382.0

    50

    5

    1.4

    11.5

    13.9

    516.9

    70

    5

    1.4

    13.2

    16.0

    719.1

    95

    5

    1.6

    15.1

    18.2

    952.7

    120

    5

    1.6

    16.7

    20.2

    1188.6

    150

    5

    1.8

    18.6

    22.5

    1475.1

    185

    5

    2.0

    20.6

    24.9

    1874.5

    3. 60227 IEC 05(BV)-300/500V內部布線用導體溫度為70℃的單芯實心導體無護套電纜

    導體標稱截面
    mm2

    導體種類

    絕緣厚度規定值
    mm

    平均外徑
    mm

    電纜參考重量
    kg/km

    下限

    上限

    0.75

    1

    0.6

    2.1

    2.5

    10.9

    1.0

    1

    0.6

    2.2

    2.7

    13.6

    4.BV-300/500V銅芯聚氯乙烯絕緣電線

    導體標稱截面
    mm2

    導體種類

    絕緣厚度規定值
    mm

    平均外徑
    mm

    電纜參考重量
    kg/km

    下限

    上限

    0.75

    2

    0.6

    2.6

    11.6

    1.0

    2

    0.6

    2.8

    14.5

    5.BVR-450/750V銅芯聚氯乙烯絕緣軟電纜

    導體標稱截面
    mm2

    絞合導體中單線最少根數

    絕緣厚度規定值
    mm

    平均外徑上限
    mm

    電纜參考重量
    kg/km

    2.5

    19

    0.8

    4.1

    33.3

    4

    19

    0.8

    4.8

    49.3

    6

    19

    0.8

    5.3

    70.5

    10

    49

    1.0

    7.3

    124.1

    16

    49

    1.0

    8.6

    179.7

    25

    98

    1.2

    10.2

    293.5

    35

    133

    1.2

    11.7

    383.9

    50

    133

    1.4

    13.9

    527.2

    70

    189

    1.4

    16.0

    731.8

    六、使用特性

    1. 電纜的額定電壓U0/U為450/750V和300/500V。

    2. 所有型號電纜和電線的長期允許工作溫度不應超過70℃。

    3. 電纜的敷設溫度應不低于0℃。外徑(D)小于25mm電纜的允許彎曲半徑應不小于4D,外徑(D)為25mm及以上電纜的允許彎曲半徑應不小于6D。

    七、交貨長度

    1. 成圈長度為100m。

    2. 根據雙方協議,允許任何長度交貨。

    3. 長度計量誤差不超過±0.5%。

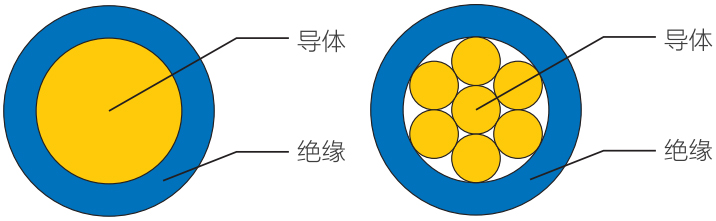

    八、結構示意圖
